Принцип работы газожидкостного сепаратора
2025-10-13
Газожидкостный сепаратор бурового раствора — это специализированное устройство для первичной дегазации бурового раствора, содержащего газ. Он в основном используется для удаления крупных пузырьков (диаметром примерно от 3 до 25 мм) из бурового раствора, содержащего газ. Эти крупные пузырьки представляют собой расширяющиеся газы, которые заполняют определённый участок затрубного пространства скважины и представляют серьёзную угрозу безопасности бурения.
Принцип работы
Буровой раствор, содержащий газ, поступает в сепаратор через входное отверстие. После столкновения с ударной пластиной он распределяется по ряду внутренних перегородок. Эти столкновения увеличивают площадь открытой поверхности, вызывая нисходящий поток и создавая турбулентность, отделяя газ от бурового раствора. Свободный газ выводится через газовыпускное отверстие в верхней части резервуара. Выхлопная линия, длина которой определяется и настраивается на месте, направляется в безопасное место. Дегазированный буровой раствор поступает через вибросито в циркуляционный бак.

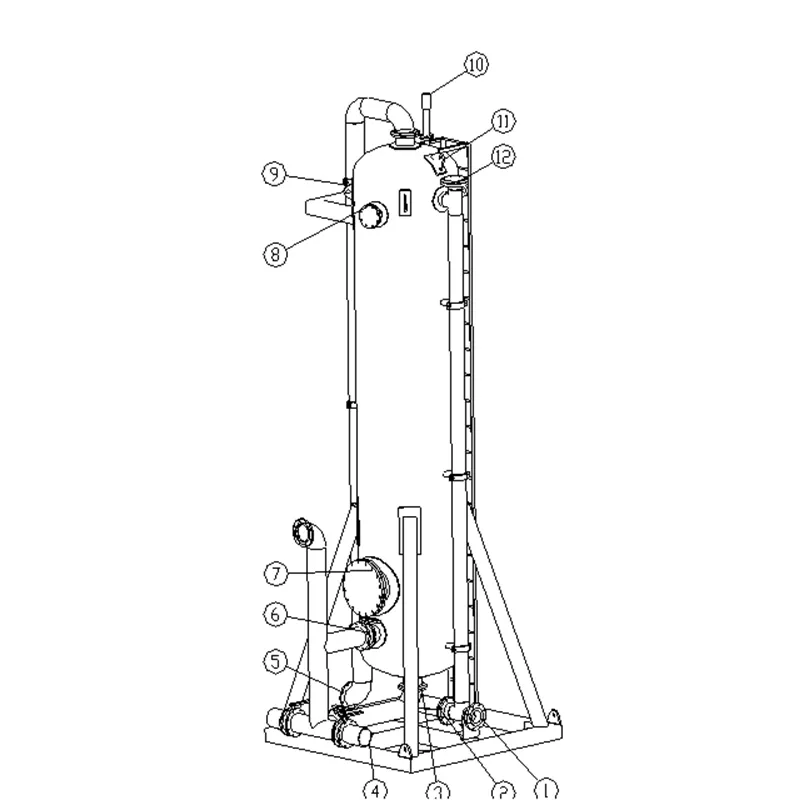

Конструктивная схема
1. Вход жидкости 2. Буферная перегородка 3. Выход слива 4. Жидкостно-сливной коллектор 5. Выход выхлопных газов 6. Выход слива жидкости 7. Люк 8. Выход для промывки 9. Натяжная проушина 10. Предохранительный клапан 11. Подъемная проушина 12. Буферная перегородка
Установка и обслуживание
Установите сепаратор на землю рядом с циркуляционным резервуаром № 1 (рядом с виброситом). Закрепите его на земле с помощью тросов, закрепленных за четыре подъемные проушины в верхних углах корпуса сепаратора. Установите камеру зажигания и устройство розжига на выходе выхлопной линии.
Перед каждым использованием осматривайте нижний буферный барьер. Если износ превышает 10 мм, замените оба барьера перед использованием.
После каждого использования сливайте буровой раствор из сепаратора (особенно зимой, чтобы предотвратить замерзание или засорение резервуара) и откройте люк или люк для промывки для тщательной очистки.
